这个功能是什么？
截面特性功能可从一个或多个闭合轮廓计算面积、形心、惯性矩、回转半径、截面抵抗矩和形心至各边缘的距离，并根据材料密度计算每米重量。
适用于什么场景？
- 核对铝型材或钢型材的理论线密度。
- 节点设计中需要查看截面惯性矩、回转半径和抵抗矩。
- 多个闭合轮廓共同组成一个截面，需要统一计算。
传统做法有什么问题？
人工换算面积与密度容易混淆图纸单位；复杂截面的形心和惯性矩更不适合手算。
海贝怎么解决？
海贝直接读取 CAD 中的有效闭合几何，集中展示预览、米重和截面参数，减少重复描图与公式录入。
操作步骤是什么？
功能入口：HBA70
- 清理截面轮廓，确保外轮廓和孔洞边界闭合且没有无效碎线。
- 输入

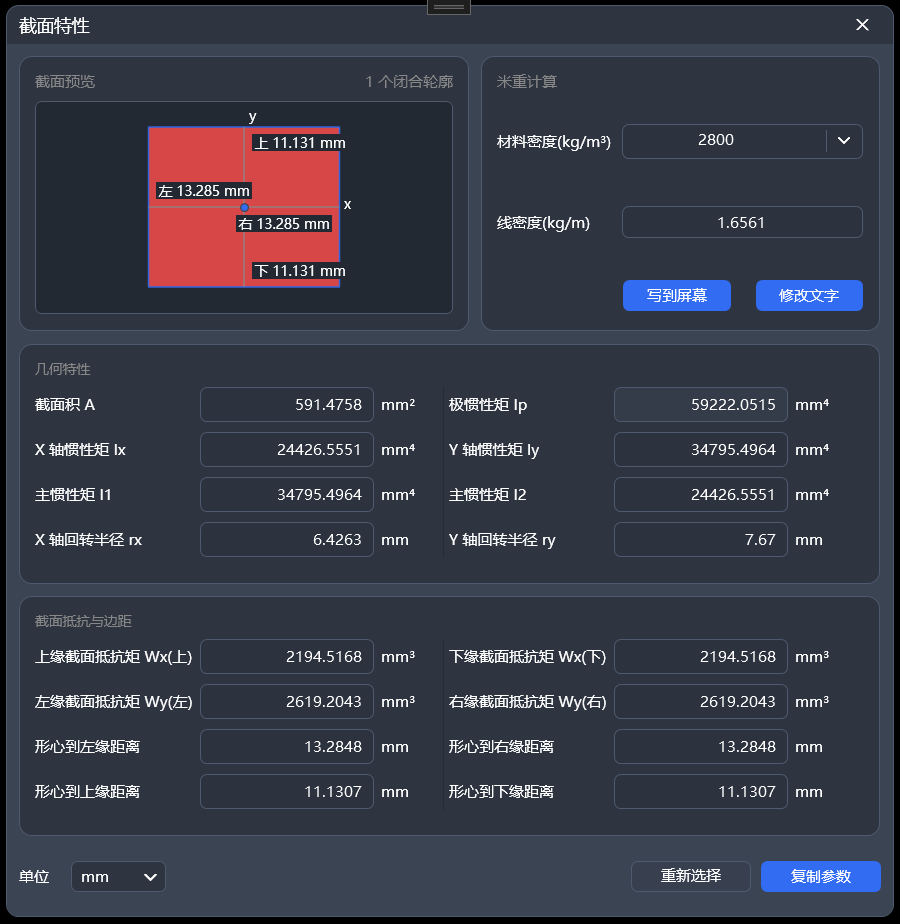

HBA70，选择闭合多段线、圆、完整椭圆、面域，或可共同闭合的线弧组合。 - 确认选择后，在结果窗口核对截面预览和几何面积。
- 按实际材料填写或选择密度，读取每米重量。
- 核对形心、惯性矩、回转半径与截面抵抗矩，再用于后续设计或提料。
支持哪些 CAD 版本？
当前公开版本支持 AutoCAD 2015–2027，运行于 Windows 10 1607 x64（Build 14393）或更高版本。不同 CAD 年份使用对应兼容组件，由安装程序自动识别；详情见CAD 兼容性说明。
有什么限制或注意事项？
- 计算结果取决于源轮廓闭合质量、图纸单位和材料密度。
- 理论重量不包含加工损耗、连接件、涂层或项目另行计取的附加重量。
- 结果应作为设计与提料辅助，正式结构验算和采购仍应按项目标准复核。
有没有真实操作截图或教程？
