铝板节点自动化的价值来自参数复用。先把常用系统校准，再沿节点路径生成，比每次从零复制修改更稳定。
开始前准备
- 施工图环境、比例、图层和标注样式有效。
- 准备常用铝板系统参数，或选择接近的系统复制修改。
- 自定义角码、胶缝或填充资源可访问。
操作步骤
- 输入
HBS60，先关闭“连续”，选择一套接近项目构造的系统。 - 打开设置，核对板厚、折边、拼缝、角码、龙骨、焊缝和标注参数。
- 参数有效后关闭设置，返回灵动岛。
- 新画路径选“画线”；已有路径选“选线”。
- 完成路径后在正确一侧指定生成方向。

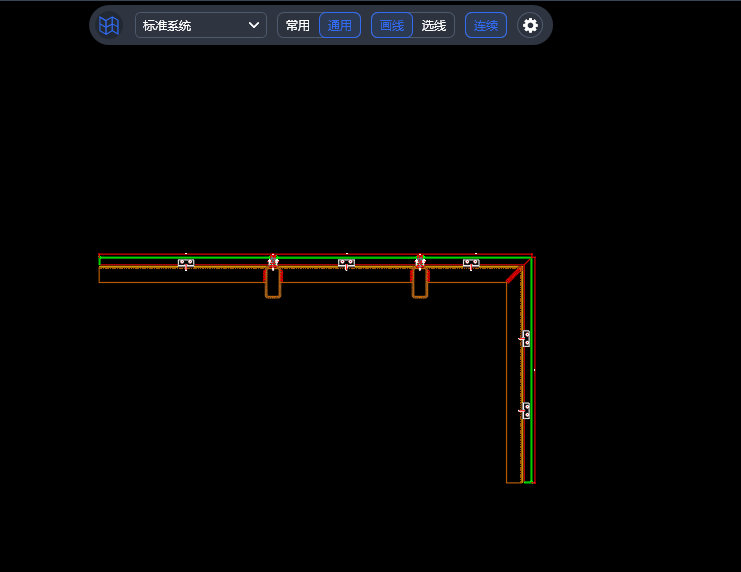

- 检查生成结果中的构件位置、尺寸、图层和标注。
- 样段确认后再开启“连续”批量绘制，结束时按 Esc。
完成后怎么验收？
- 板厚、折边和胶缝尺寸是否符合系统节点。
- 角码、龙骨和焊缝位置是否正确。
- 生成方向与室内外关系是否一致。
- 标注比例、图层和文字样式是否符合出图标准。
常见问题与处理
| 现象 | 下一步 |
|---|---|
| 生成方向相反 | 撤销本次结果，从路径另一侧重新指定方向。 |
| 自定义图块未生成 | 检查图块资源路径和当前系统选择。 |
| 参数窗口无法关闭 | 修正错误状态中提示的无效尺寸后再保存。 |
| 命令持续重新开始 | 关闭“连续”或按 Esc 结束当前流程。 |
安全提示：批量修改、原位翻译或正式出图前，请保存源 DWG，并先用一张代表图纸验证参数。自动化结果仍应按项目标准抽查。
