自动分格适合快速形成基础方案，但洞口、转角、收边和加工尺寸仍需要设计师结合项目条件调整。
开始前准备
- 施工图环境和横竖缝图层可用。
- 选线模式准备闭合多段线，内点模式确保区域完全封闭。
- 确认项目板材模数、缝宽和错缝规则。
操作步骤
- 输入
HBS42，选择石材立面系统并先关闭“连续”。 - 打开设置，填写板宽、板高、实际缝宽和分格类型。
- 需要填充或遮罩时选择可用图例并检查比例。
- 选择两点画框、闭合边界或内部点方式获取目标区域。

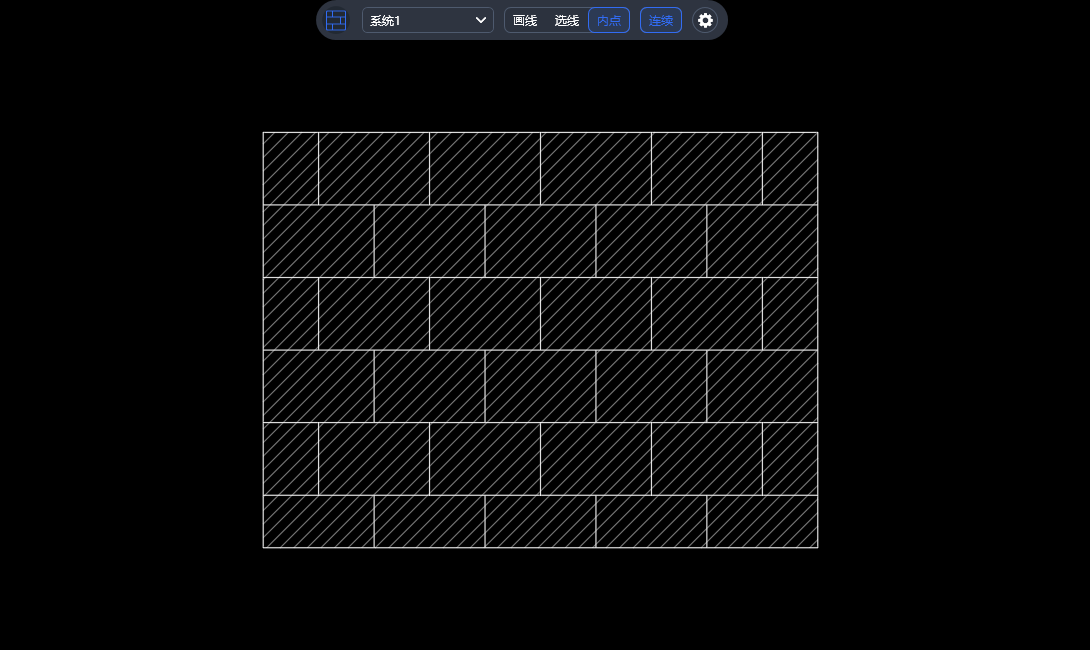

- 按提示确定起铺和方向，生成基础分格。
- 重点检查边缘余量、洞口周边、错缝节奏与实际缝宽。
- 确认系统后再开启连续模式处理相似区域。
完成后怎么验收？
- 板材模数与缝宽是否采用当前图纸单位。
- 起铺方向和错缝方向是否符合立面设计。
- 边界处是否出现过窄板或不合理余量。
- 填充、遮罩和成块设置是否便于后续编辑。
常见问题与处理
| 现象 | 下一步 |
|---|---|
| 选线后没有结果 | 确认选择的是有效闭合多段线。 |
| 内点无法识别区域 | 修复边界缺口或重叠，确保区域完全封闭。 |
| 错缝方向不符合预期 | 返回系统设置切换竖缝或横缝错缝并重新生成。 |
| 边缘出现过窄板 | 调整起铺位置或板材模数，再由设计师优化收边。 |
安全提示：批量修改、原位翻译或正式出图前，请保存源 DWG，并先用一张代表图纸验证参数。自动化结果仍应按项目标准抽查。
